◆◆◆◆◆◆◆◆◆◆◆◆◆⑦ＴＣＱの説明 ◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
下記の図－８にＳＣＳＩ－２による簡略的なＴＣＱの概念図を示します。
ＳＣＳＩ－２準拠と称してもＴＣＱ機能を備えていないと一つの命令が処理終了するまで次の
命令を送れない（Ａ）、（Ｂ）。ＴＣＱを使うと命令の終了を待たずに次の命令を発行する非同
期Ｉ／Ｏが可能になる。ＲＡＩＤレベル５のディスク・アレイ装置に複数の命令を送れる（Ｃ）。
ディスク・アレイ・コントローラーは命令を各ＨＤＤに振り分ける。ＨＤＤは並列に動作するの
でシーク時間をオーバーラップできる。従って見かけのシーク時間が減少し、ＳＣＳＩ－２のデ
ータ・バス効率が上昇する（Ｄ）。

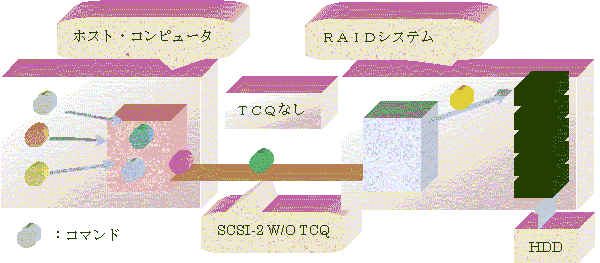

（Ａ）

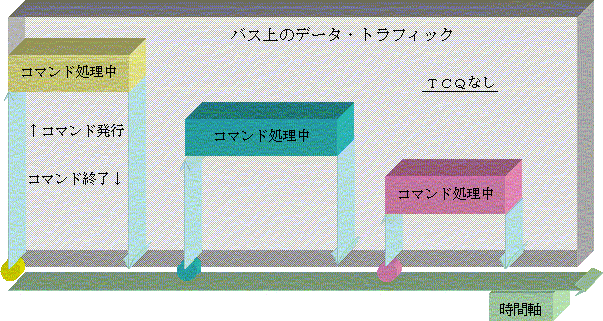

（Ｂ）

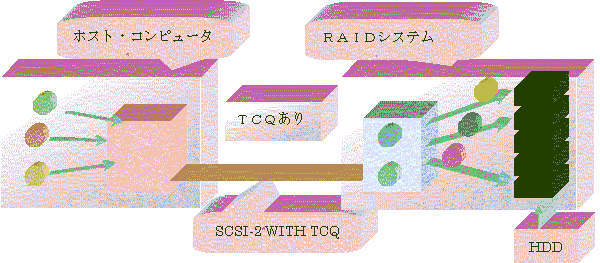

（Ｃ）

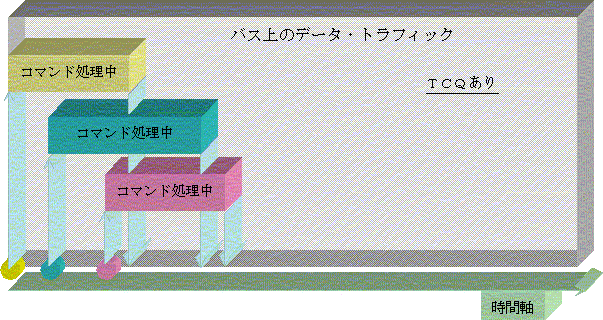

（D）
図－８ コマンド・キューイングで、命令の並列処理が実現
