TP600(2645-41J) CPU 換装

最近、この「IBM ThinkPad 600 (2645-41J)」が遅く感じられてきました。(周りの PC が早いせい？)　新しい PC の購入を考えましたが、

1. TP600 を気に入っている。
2. TP600 以外で魅力的な PC がない。
3. お金がない。

などの理由で、あきらめました。
そこで、「何とか、早くできないか」と言うことで「CPU の換装」を行うことにしました。

CPU を秋葉原等で探しましたが、TP600 で使用している CPU は 「Intel Pentium II Processor Mobile Module (MMC-1)」と言う CPU が見つかりませんでした。見つかっても、266MHz で換装してもほとんど早くなりそうにありませんでした。

そこで、インターネット上で探したところ、「Yahoo!オークション」で何点か出品されていました。本当は 400MHz が欲しかったのですが、思ったより高くて手が出ないの、1ランク下の新品バルク 366MHz を手に入れました。（２万円程度でした。）

今まで使用していた CPU と、今回手に入れた CPU の比較は下の表の内容です。

Mobile Intel Pentium II Processor については、米 Intel 社の「Mobile Intel Pentium® II Processor Specification Update」(英文) を参考にして下さい。

CPU の換装方法　（自己責任でお願いします。）

1. IBM のサイトから 「Think Pad 600 保守マニュアル」 をダウンロードして、「FRU の取り外しと取り付け」の中から「キーボード・アッセンブリー」、「CPU カードおよび冷却ファン」の項目を紙に打ち出しておきます。
2. バッテリー・パック、ハード・ディスク・ドライブ、ウルトラ・スリム・ベイに入っている機器、その他（マウス、LAN カードなど）をはずします。
3. TP600 を裏返します。
4. 5カ所にある化粧シールをはがします。(針で突っつくと簡単にはがれます。後で使用できるようにきれいにはがしましょう。)


5. 化粧シールの下にあるネジをはずし、バッテリー・パック、ハード・ディスク・ドライブ、ウルトラ・スリム・ベイのネジをはずします。（計10本）


6. キーボード上の IBM のロゴの右となりにある化粧シールをはがし、ネジをはずす。（計１本）


7. キーボードの手前を持ち上げる。その時、キーボードの右にラッチが付いていて、引っかかっているのでキーボードを左にずらしながら上げると持ち上がりやすい。また、液晶パネル側に本体とキーボード、スピーカを結ぶフラットケーブルが付いているので、切断しないように注意する。

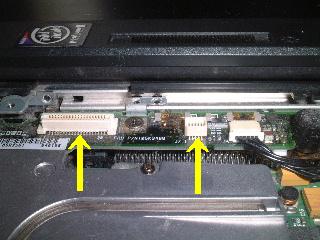

8. 本体とキーボード、スピーカを結ぶフラットケーブルのコネクターをはずし、キーボードを取り外す。

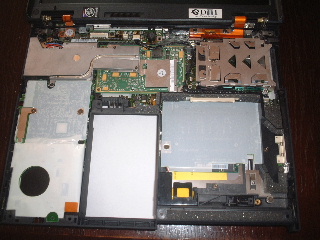

9. キーボードをはずしたところです。

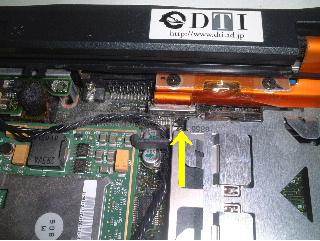

10. CPU カードを押さえているガイドのネジをはずし、ガイドをはずす。（計１本）

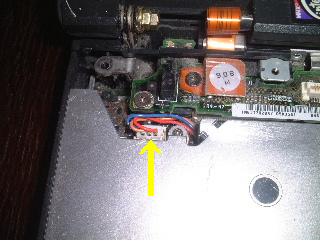

11. CPU ファンの電源ケーブルをはずす。

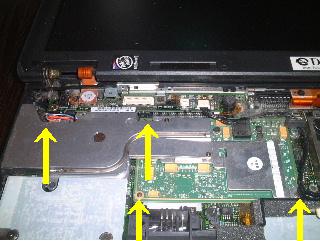

12. CPU カードを固定しているネジをはずす。（計４本）上に引き上げると CPU カードが本体からはずれる。


13. CPU カードと CPU ファンを固定しているネジをはずす。（計２本）これで、 CPU カードが現れる。
14. 後は、逆の手順で組み上げて行く。
15. 組み上がったら、「F1」キーを押しながら電源を投入し、BIOS メニューを起動し、右下に表示されている Clock を確認する。
16. BIOS メニューから「INITIALIZE」を選択する。
17. INITIALIZE が終了したら「RESTART」を選択して、再起動させる。

＜注意点＞

1. 静電気による破損を防ぐため、導電シート、静電気防止リストバンド等を使用する。（無用な事故を起こさない様に）
2. キーボードを持ち上げるときに、無理に持ち上げると破損する可能性があります。
3. 本体とキーボード、スピーカを結ぶフラットケーブルを切断しないようにする。
4. CPU カードを本体に取り付けるときに、 CPU 上に刻印してある「○」の２カ所を押して取り付ける。

＜手間取った箇所＞

1. 7番のキーボードをはずすときに、右横のラッチがはずれにくく、キーボードが上に上がりにくい。力まかせにやるとキーボードが割れそうになる。

作業時間は全体で 30 分程度でした。

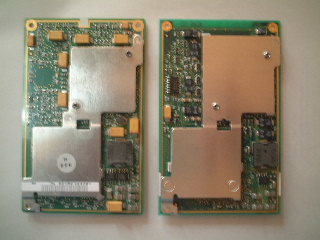

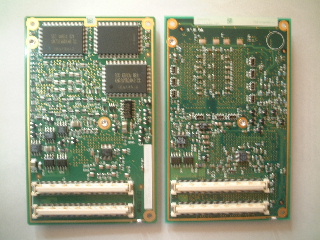

ＣＰＵ (左が換装前の 233MHz 、右が換装後の 366MHz)

表	裏

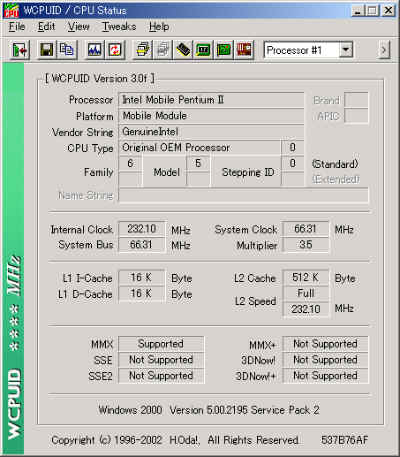

CPUID (フリーソフト WCPUID (Version 3.0f) を使用しました。)

換装前	換装後

Clock が 233MHz から 366MHz へ、また、L2 Cashe の容量が 512KByte から 256KByte に変更されました。
(私の記憶が正しければ、233MHz の L2 Cashe は Half Speed だった気がしますが。。)

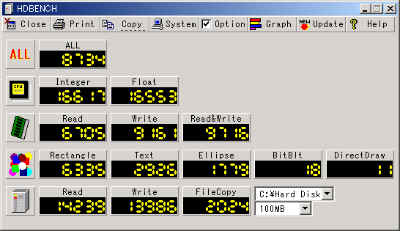

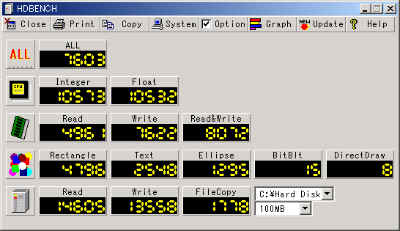

ベンチ・マーク(フリーソフトの HDBENCH (Ver 3.30) を使用しました。)

換装前	換装後

CPU の速度が上がっているのが分かります。Clock UP に伴い、メモリへのアクセスが向上し、グラフィック関係も若干、向上しています。

＜感想＞

体感上、 Windows2000 上で Excel 、 Access 等を使用すると若干、早くなったように感じられる。が、メモリに乗り切れないと思われる大きな表などの時は、ほとんど、速度の変化が感じられない。たぶん、 HDD へのアクセスがボトルネックになっているかと思う。
メモリ容量を増やしてみようか(IBM の上限を越えてしまうけど。)、HDD を換装してみようか悩みところです。メモリ容量を増やすと、今、使用しているメモリの使い方に悩むので、HDD を換装してみようかと思います。(なんか、HDD を 6.4GB から 20GB にしたときの方が早く感じられる。。。。)
