◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆�@RAID以前◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆

　RAIDが世に出る前にも通常のＨＤＤよりも転送速度や信頼性を向上させるためのハード
ディスクは存在しました。また、現在でもその性能を重視する市場で広く使用されていま
す。ＲＡＩＤの説明の序章としてこれらの技術にも少し触れてみたいと思います。しかし、
今後ＲＡＩＤの技術や信頼性が市場に認知されいくにつれて置き換わっていくことと予想
されます。


-------------------◆◆◆◆◆◆�@−１　PTD◆◆◆◆◆◆-------------------------
 パラレル転送ディスク（　Parallel Transfer Drive ）のこと。

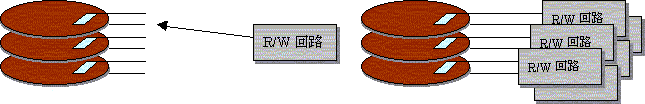

     通常のHDD                                     PTD

                   図−１　通常のＨＤＤとＰＴＤの比較

　通常のＨＤＤには復数枚の円盤（磁気ディスク）が入って、それぞれに円盤の裏と表で２
本づつの磁気ヘッドがある。通常のＨＤＤは、Ｒ／Ｗ回路が１ヶで１本のヘッドを選択して
Ｒ／Ｗを実行する。
　ＰＴＤはこの磁気ヘッドを全部まとめてＲ／Ｗするものである。この場合のデータ転送速
度は、
　　　　　　　元の速度×同時にＲ／Ｗするヘッドの本数
となり通常のＨＤＤに比べてデータ転送速度は飛躍的に向上する。
　しかし、ＨＤＤのヘッドを移動させる機構（アクチュエータ）自体は通常のＨＤＤと同様、
普通は１つしかないためトランザクション性能（時間あたりのコマンド処理能力：Transaction
rate）は単独ディスクの場合と変わらない。
　また、従来は１系統だけで済んだＲ／Ｗ回路がヘッド本数分必要となるわけで装置単価を
上昇させる原因となる。このためＰＴＤはＳＬＥＤ（Single Large Expensive Drive）とも
呼ばれている。
　とにかく性能第一でビットコストを気にしないスーパーコンピュータや業務用画像処理装
置といった限られた用途でのみ使われている。
