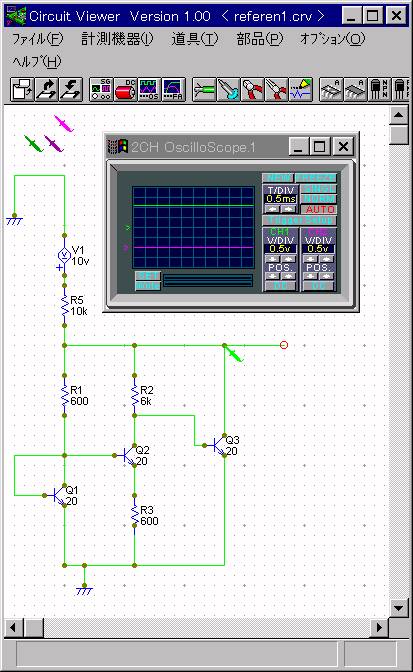

温度依存性のない安定な基準電圧が得られれば、その電圧を使って任意の電圧の電源を作ることができる。基準電圧回路には、ツェナ−ダイオ−ドを使ったものや、ここで紹介するバイポ−ラトランジスタを使ったもの、また最近ではＣＭＯＳによるバンドギャップ基準電圧回路も多く見受けられる。ＣＭＯＳが増えてきたのは、ＬＳＩの製造プロセスをほとんど変えることなくＬＳＩの中で実現できるからである。 バイポ−ラトランジスタは、ほとんどがＳｉで作られている。Ｓｉで作られたＰＮ接合は、一度あたり約-2.0mVの温度依存性があるが、温度を下げていき、絶対温度０Kになると一定電圧(1.2V)に収束する。この電圧をバンドギャップ電圧と呼んでいる。 ここで紹介している回路の基準電圧は、シミュレ−ションの緑の値を見てわかる通り、約1.0Vである。 下の回路の場合、基準電圧は下記のような式になり、Ｒ２とＲ３をうまく設定すれば、全体の温度係数を０にできる。（ただしＩR1＞ＩR2)なぜなら、ＶBEは負の温度係数で、抵抗Rは正の温度係数だからである。
|
