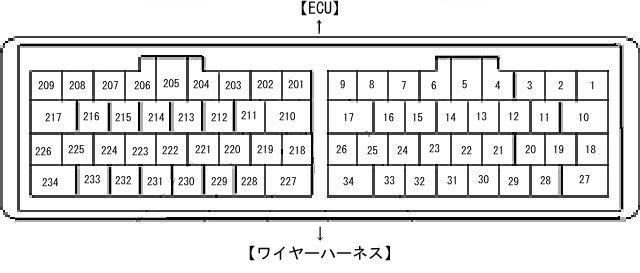

Kei6型(HN-22S)AT　ECUコネクター配置図　　

＜注意！＞
　１．コネクター側からECUを見た時の配置図です
　２．AT車の配置図です。※MT車の場合は異なります。
　３．Kei６型（HN-22S）以外の型では異なります。
　４．このページの情報を参考にされる場合は自己責任でお願いします。

＜配線接続ガイド抜粋＞
　　　４　：　SP　車速（紫）
　　　９　：　GND　アース（黒）
　　２５　：　PM　サージタンク圧（薄灰／赤）
　２０１　：　IGN（B+）　イグニッション＋（黒／赤）
　２０９　：　TMR　エンジン回転数（茶）
